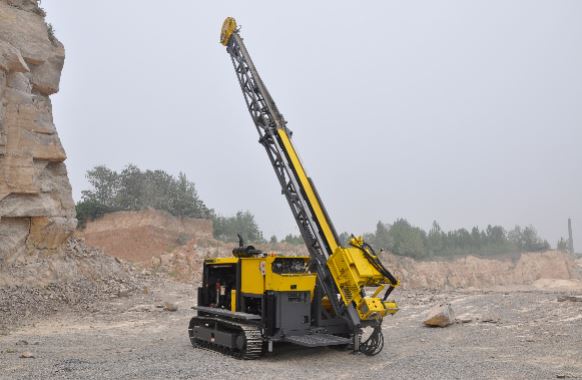

Yüzey Elmas Çekirdekli Matkap Rig SX16 NQ 1250m

SX16 Yüzey Elmas Karotlu Sondaj Makinası

SX16 Surface karotlu-sondaj makinesi, uzun-stoklu doğrudan besleme sistemi, düşük-emisyonlu T3 motor ve güçlü bir ana vinç içeren çeşitli sondaj operasyonları için tasarlanmıştır. Yüksek standartta güvenilirlik ve üretkenlik sunan, sınıfındaki en verimli derin-delik matkaplarından biri olarak kabul edilir.

Kanıtlanmış kapasite, yükseltilmiş güç ünitesi ve hidrolik sistemin yanı sıra kaldırma cihazları ve mekanik yapılardan gelmektedir.

Damper şırası, hidrolik dengeleme krikoları ve katlanabilir direk, SX16'nın kurulumunun hızlı olmasını sağlar. İsteğe bağlı radyo kontrollü paletli palet, matkabın sahada kolayca manevra yapmasını sağlar ve operatörü güvenli bir mesafede tutar. Standart güvenlik korumaları ve Acil-durdurma düğmeleri, makinenin kullanımını-kolay ve güvenli hale getirir.

Özellikler

· Damper direği - sağlam bir çalışma platformu oluşturur ve çalışma yüksekliğini önemli ölçüde azaltır.

· Yeni Teleskop direği - Kolay kurulum ve 6 m'lik çubuk çekme kapasitesinin yanı sıra taşıma için kompakt boyuttadır.

· Hidrolik tesviye krikoları ve direk kaldırma silindirleri - teçhizatın kurulumunu kolaylaştırır.

· Kanada-menşeli Christensen ayna ve döndürme ünitesi -- performans ve güvenilirlik konusunda yüksek beklenti sunar.

· Hidrolik çubuk tutucu – çubuğun kelepçelenmesinde hızlı hareket sağlar, güvenilirliği arttırır ve servis ihtiyacını azaltır.

· Radyo kontrollü paletli ray – Gelişmiş hareketlilik ve güvenlik.

Sondaj Kapasitesi

Bkablolu hat 1540m

Nkablolu hat 1250m

Hkablolu 780m

Pkablolu 480 m

* Derinlik dikey deliğe dayanmaktadır *

Ana Vinç

Tek hat kapasitesi: Çıplak tambur 80 kN

Hat hızı: Çıplak tambur 40 m/dak

Kablo boyutu:35 mx 16 mm

Kablolu Hat

Kapasite:1800 m 6 mm WL

1000 m 7 mm WL

Hat çekme:çıplak tambur: 11,9 kN

Tam tambur: 3,0 kN

Hat hızı: çıplak tambur 114 m/dak

Tam tambur 453 m/dak

Direk ve Besleme Sistemi

Besleme hareketi: 3,5 m

Besleme hızları: hızlı ve yavaş, değişken kontrol

İtme: 59,6 kN

Çekme: 138 kN

Delme açısı: 45 ila 90 derece
Çubuk çekme uzunluğu: 6,09 m

Güç Ünitesi

Üretici: Cummins

Model: QSB6.7 Seviye III

Hacim: 6,7 litre 6 silindir.

Güç: 153 kW

RPM: 1800

Motor tipi: Dizel turboşarjlı, su soğutmalı

Elektrik sistemi: 24 V (Alternatör 24 V, 95Amp)

Hidrolik Sistem:

Ana pompa: 28 MPa – 280 l/dak

İkincil pompa: 20 MPa – 170 l/dak

Yardımcı pompa: 21,5 MPa – 55 l/dak

Hidrolik yağ soğutma: Hava

Matkap Başı ve Mil Hızları

Güç: hidrolik motor, değişken

Hız/Geri 4

Nihai tahrik: Sessiz zincir tahrikli, 2:5 oranlı

Mil 117 mm (ID)

Mil hızı: 117-1300 rpm

Tork: Maksimum 5113 Nm

Kafa: Uzak tarafa doğru sallanma (yan kaydırmaya isteğe bağlı)

Tarayıcı Seçeneği

Kontrol yöntemi Radyo Uzaktan Kumandalı

Hız Maksimum hız 3 km/s

Palet tipi Ağır hizmet tipi, 300 mm palet pabucu

Ayna Düzeneği

Tip: Hidrolik açık, yaylı kapalı

Maksimum iç çap: 117 mm

Tutma kapasitesi: 18 143 kg

Çubuk Tutucu

Tip: Hidrolik açık, gazlı yay kapalı

Maksimum iç çap: 210 mm

Tutma kapasitesi: 15 000 kg

Matkap Tabanı Destekleri

Römorka monteli teçhizat 4 x 770 mm tekerlekler

Destek: 4 hidrolik kriko

Ped çapı: 200 / 230 mm

Seyahat uzunluğu: 550 mm

Ağırlık

Tekerlek tipi: 7000 kg (DH için mevcut değildir)

Paletli monteli 9000 kg

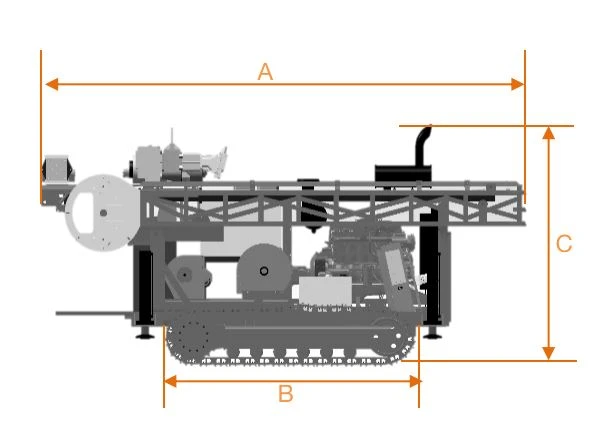

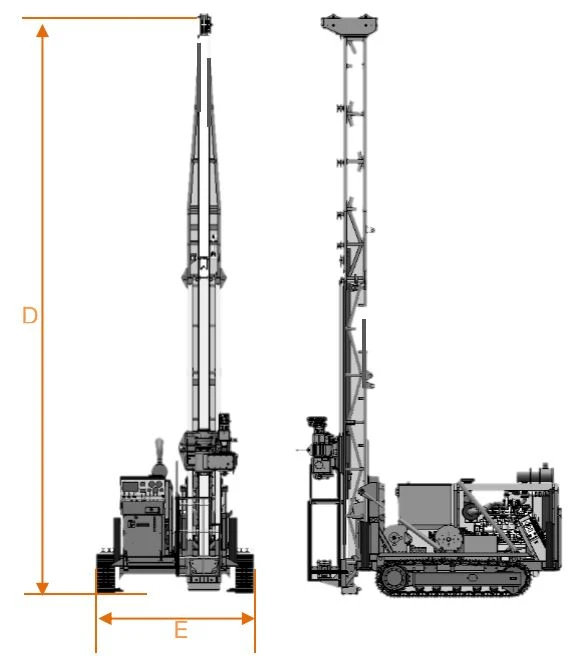

Boyutlar (Nakliye / Çalışma Sahası)

A : 5150 mm

B : 2700 mm

C : 2340 mm

D : 9650 mm

Daha fazla haber almak için satış mühendisimizle iletişime geçin
